Jako wiodący dostawca sprzętu do uwodornienia rozumiemy kluczową rolę, jaką odgrywają czujniki w zapewnieniu bezpiecznego i wydajnego działania systemów uwodornienia. Czujniki służą do monitorowania różnych parametrów, takich jak ciśnienie, temperatura, szybkość przepływu i stężenie wodoru, dostarczające rzeczywiste dane czasowe, które są niezbędne do kontroli procesu i zarządzania bezpieczeństwem. Jednak dokładność tych czujników może z czasem ulegać degradacji z powodu czynników takich jak zużycie, warunki środowiskowe i stres mechaniczny. Dlatego konieczna jest regularna kalibracja w celu utrzymania ich niezawodności i precyzji. Na tym blogu zbadamy metody kalibracji czujników w sprzęcie uwodorniczym.
Czujniki ciśnienia
Czujniki ciśnienia są jednym z najważniejszych składników w urządzeniach uwodornienia, ponieważ są odpowiedzialne za monitorowanie ciśnienia wodoru w układzie. Nieprawidłowe odczyty ciśnienia mogą prowadzić do zagrożeń bezpieczeństwa lub nieefektywnego działania.
Dead - kalibracja testera wagi
Martwy tester wagi jest pierwotną metodą kalibracji dla czujników ciśnienia. Działa na zasadzie zastosowania znanej siły do tłoka o znanym obszarze, aby wygenerować określone ciśnienie. W tej metodzie ciężary są umieszczane na tłoku, a powstałe ciśnienie oblicza się przy użyciu wzoru (p = f/a), gdzie (p) jest ciśnieniem, (f) jest siłą (równą masą mas), a (a) jest krzyżowym obszarem tłoka.
Czujnik ciśnienia, który ma zostać skalibrowany, jest podłączony do martwego testera masy, a wyjście czujnika jest porównywane ze znanym ciśnieniem generowanym przez martwy tester wagi. Wszelkie odchylenie między odczytem czujnika a znanym ciśnieniem jest dostosowywane poprzez kalibrację elektroniki czujnika. Ta metoda zapewnia wysoką dokładność i jest identyfikowalna zgodnie ze standardami krajowymi i międzynarodowymi.
Kalibracja komparatora ciśnienia
Komparator ciśnienia to kolejna powszechnie stosowana metoda kalibracji. Składa się z czujnika ciśnienia odniesienia i źródła ciśnienia. Źródło ciśnienia służy do generowania szeregu ciśnień, a wyjście testowanego czujnika jest porównywane z wyjściem czujnika ciśnienia odniesienia.
Czujnik ciśnienia odniesienia jest wysoce dokładnym czujnikiem, który został skalibrowany w stosunku do pierwotnego standardu. Porównując dwa czujniki, wszelkie różnice w ich odczytach można zidentyfikować i poprawić. Komparatory ciśnieniowe są stosunkowo łatwe w użyciu i mogą kalibrować szeroki zakres czujników ciśnienia.
Czujniki temperatury
Czujniki temperatury służą do monitorowania temperatury gazu wodorowego i innych składników w urządzeniach uwodornienia. Dokładny pomiar temperatury jest ważny dla kontroli procesu i zapobiegania przegrzaniu, co może powodować problemy z bezpieczeństwem.
Naprawiono - kalibracja punktowa
Naprawiono kalibracja punktu jest precyzyjną metodą kalibracji czujników temperatury. Obejmuje zanurzenie czujnika temperatury w stałej komórce punktowej, która zawiera czystą substancję w punkcie topnienia lub zamrażania. Najczęstszymi stałymi punktami stosowanymi do kalibracji są potrójny punkt wody ((0,01^{\ circ} c)), temperatura topnienia galu ((29,7646^{\ circ} c)) oraz punkt zamrożenia cynku ((419,527^{\ circ} c)).
Wydajność czujnika temperatury jest porównywana ze znaną temperaturą stałej komórki punktowej. Jeśli istnieje odchylenie, czujnik jest dostosowywany w celu zapewnienia dokładnego pomiaru temperatury. Stax - Kalibracja punktowa zapewnia wysoki poziom dokładności i jest identyfikowalny do międzynarodowych skal temperatury.
Kalibracja porównawcza
Kalibracja porównawcza jest bardziej praktyczną metodą rutynowej kalibracji czujników temperatury. W tej metodzie testowany czujnik jest umieszczony w środowisku kontrolowanym temperaturą wraz z czujnikiem temperatury odniesienia. Temperatura środowiska jest zmieniana w zakresie wartości, a wyjścia dwóch czujników porównuje się do każdego punktu temperatury.
Czujnik temperatury odniesienia jest czujnikiem o znanej i zweryfikowanej dokładności. Wszelkie różnice w odczytach dwóch czujników są używane do dostosowania testowanego czujnika. Kalibracja porównawcza jest stosunkowo szybka i łatwa do wykonania, dzięki czemu jest odpowiednia do kalibracji w miejscu.
Czujniki przepływu
Czujniki przepływu służą do pomiaru prędkości przepływu gazu wodorowego w urządzeniach uwodornienia. Dokładny pomiar przepływu jest niezbędny do kontroli procesu i upewnienia się, że stosuje się prawidłową ilość wodoru.
Kalibracja grawimetryczna
Kalibracja grawimetryczna jest bardzo dokładną metodą kalibracji czujników przepływu. Obejmuje pomiar masy płynu (w tym przypadku gazu wodoru), który przechodzi przez czujnik przepływu w określonym czasie. Masa jest mierzona przy użyciu równowagi o wysokiej precyzyjnej.
Natężenie przepływu jest następnie obliczane poprzez podzielenie masy płynu przez przedział czasu. Wyjście czujnika przepływu jest porównywane z obliczonym natężeniem przepływu, a wszelkie rozbieżności są korygowane. Kalibracja grawimetryczna zapewnia bezpośredni i dokładny pomiar natężenia przepływu, ale może to być czas - zużycie i wymaga specjalistycznego sprzętu.
Kalibracja wolumetryczna
Kalibracja objętościowa to kolejna metoda kalibracji czujników przepływu. Obejmuje pomiar objętości płynu, który przechodzi przez czujnik przepływu w określonym czasie. Objętość można zmierzyć za pomocą zbiornika objętościowego lub urządzenia do przemieszczenia.
Szybkość przepływu oblicza się poprzez podzielenie objętości płynu przez odstęp czasowy. Podobnie do kalibracji grawimetrycznej, wyjście czujnika przepływu jest porównywane z obliczonym natężeniem przepływu i w razie potrzeby wprowadzane są regulacje. Kalibracja objętościowa jest stosunkowo łatwiejsza do wykonania niż kalibracja grawimetryczna, ale w niektórych przypadkach może być mniej dokładna.
Czujniki stężenia wodoru
Czujniki stężenia wodoru są wykorzystywane do wykrycia stężenia wodoru w środowisku, co jest kluczowe ze względów bezpieczeństwa.
Gaz - kalibracja mieszania
Kalibracja mieszania gazu polega na tworzeniu mieszaniny gazowej o znanym stężeniu wodoru. Można to zrobić za pomocą urządzeń do mieszania gazu, które łączą czysty wodór z gazem obojętnym (takim jak azot) w precyzyjnych proporcjach.
Czujnik stężenia wodoru jest narażony na mieszaninę gazową, a jego wyjście porównuje się ze znanym stężeniem wodoru. Jeśli istnieje różnica, czujnik jest skalibrowany, aby zapewnić dokładny pomiar stężenia wodoru. Kalibracja mieszania gazu stanowi niezawodny sposób kalibracji czujników stężenia wodoru, ale wymaga starannej kontroli procesu mieszania gazu.
Porównanie czujnika odniesienia
W tej metodzie testowany czujnik stężenia wodoru jest umieszczony w tym samym środowisku, co odniesienie czujnika stężenia wodoru. Czujnik odniesienia jest czujnikiem o znanej i zweryfikowanej dokładności.
Porównane są wyjścia dwóch czujników, a wszelkie różnice są używane do dostosowania testowanego czujnika. Porównanie czujników odniesienia jest prostą i praktyczną metodą kalibracji czujników stężenia wodoru, szczególnie w przypadku kalibracji w miejscu.
Znaczenie kalibracji dla urządzeń do uwodornienia
Kalibracja czujników w sprzęcie uwodorniczym ma ogromne znaczenie. Po pierwsze, zapewnia bezpieczeństwo sprzętu i działającego personelu. Dokładne odczyty czujników są niezbędne do wykrywania potencjalnych zagrożeń, takich jak nadciśnienie, przegrzanie lub wycieki wodoru. Nieprawidłowe odczyty czujnika mogą prowadzić do fałszywych alarmów lub braku wykrycia niebezpiecznych warunków, narażania życia i własności.
Po drugie, kalibracja poprawia wydajność procesu uwodornienia. Zapewniając dokładne dane dotyczące ciśnienia, temperatury, szybkości przepływu i stężenia wodoru, czujniki umożliwiają lepszą kontrolę procesu. Może to prowadzić do zmniejszenia zużycia energii, lepszej jakości produktu i zwiększonej wydajności.
Nasz sprzęt do uwodornienia

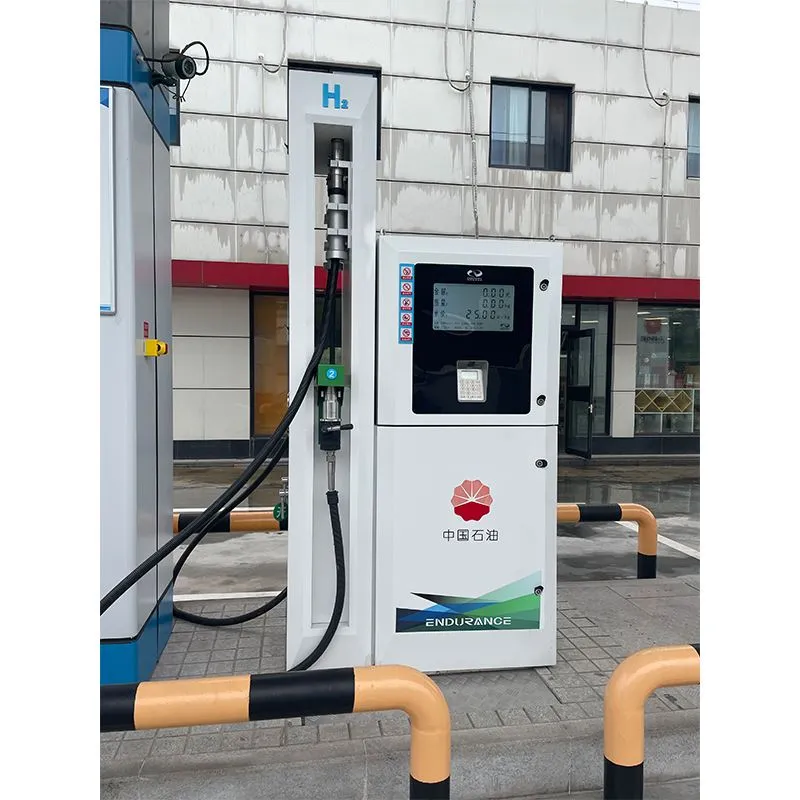

W naszej firmie oferujemy szeroką gamę wysokiej jakości urządzeń do uwodornienia, w tym [kolumna H2 - ładowanie/rozładowywanie ciśnienia] (/H2 - stacje/uwodornienie - sprzęt/H2 - Wysokie ciśnienie - ładowanie - rozładowanie - kolumna.html) [maszyna do tankowania wodoru] (/stacje H2 - stacje/uwodornienie/uwodornienie - maszyna - maszyna. Dozownik] (/H2 - stacje/uwodornienie - sprzęt/pojedynczy wąż - wodór - dozownik.html). Cały nasz sprzęt jest wyposażony w stan - czujniki ART, które są starannie skalibrowane, aby zapewnić dokładne i niezawodne działanie.
Zapewniamy również usługi kalibracyjne dla czujników w naszym sprzęcie. Nasz zespół doświadczonych techników korzysta z najnowszych metod i sprzętu kalibracji, aby upewnić się, że czujniki są skalibrowane zgodnie z najwyższymi standardami. Regularna kalibracja czujników może przedłużyć ich żywotność, poprawić ich wydajność i zmniejszyć ryzyko awarii sprzętu.
Skontaktuj się z nami w celu uzyskania usług zakupu i kalibracji
Jeśli jesteś zainteresowany zakupem naszego sprzętu do uwodornienia lub potrzebujesz usług kalibracyjnych dla swoich istniejących czujników, zachęcamy do skontaktowania się z nami. Nasz zespół sprzedaży jest gotowy dostarczyć szczegółowych informacji na temat naszych produktów i usług oraz pomóc w dokonaniu właściwego wyboru dla Twoich potrzeb. Niezależnie od tego, czy jesteś użytkownikiem wodoru o małej skali, czy operatorem przemysłowym o dużej skali, mamy rozwiązania spełniające Twoje wymagania.
Odniesienia
- Doebelin, EO i Shepherd, Rd (2011). Systemy pomiarowe: zastosowanie i projektowanie. John Wiley & Sons.
- ISO 10012: 2003. Systemy zarządzania pomiarami - Wymagania dotyczące procesów pomiarowych i urządzeń pomiarowych.
- Standardy ASTM związane z kalibracją czujników w zastosowaniach przemysłowych.
