Hej! Jako dostawca urządzeń do napełniania LNG często pytam o wymagania uziemienia dotyczące tych niezbędnych urządzeń. Na tym blogu rozbiję wszystko, co musisz wiedzieć o uziemieniu urządzeń wypełniających LNG, abyś mógł zapewnić bezpieczną i wydajną działalność.
Dlaczego uziemienie ma znaczenie
Zacznijmy od podstaw: Dlaczego uziemienie jest tak ważne dla urządzeń do wypełnienia LNG? Cóż, LNG (skroplony gaz ziemny) jest substancją wysoce łatwopalną. Podczas procesu napełniania elektryczność statyczna może gromadzić się z powodu przepływu LNG przez rury, węże i inne komponenty. Jeśli ta statyczna energia elektryczna nie jest odpowiednio rozproszona, może stworzyć iskrę, która może potencjalnie rozpalić LNG i spowodować pożar lub eksplozję.
Uziemienie stanowi bezpieczną ścieżkę dla statycznej energii elektrycznej do ziemi do ziemi, zapobiegając gromadzeniu się ładunków elektrycznych i zmniejszaniu ryzyka zapłonu. To tak, jakby wydać statyczną energię elektryczną, zanim spowoduje ona kłopoty.
Wymagania uziemienia
Przewodność elektryczna
Pierwszym wymogiem uziemienia urządzenia wypełniającego LNG jest upewnienie się, że wszystkie przewodzące części sprzętu są odpowiednio podłączone do systemu uziemienia. Obejmuje to zbiornik magazynowy LNG, węże napełniające, dozowniki i wszelkie inne metalowe komponenty, które mają kontakt z LNG.
System uziemienia powinien mieć niski opór elektryczny, aby umożliwić łatwe przepływ energii elektrycznej statycznej. Zazwyczaj zaleca się oporność mniej niż 10 omów. Aby to osiągnąć, może być konieczne użycie kabli uziemiających, zacisków i złączy, które są specjalnie zaprojektowane do aplikacji LNG.
Wiązanie
Oprócz uziemienia wiązanie jest również kluczowe. Łączenie polega na połączeniu wszystkich przewodzących części urządzenia wypełniającego LNG w celu utworzenia powierzchni ekwipotencyjnej. Pomaga to zapobiec gromadzeniu się różnic potencjału elektrycznego między różnymi komponentami, co może prowadzić do wywoływania.
Na przykład przy łączeniu cysterny LNG do stacji napełniającej cysterna i wyposażenie należy połączyć za pomocą kabla wiązania. Zapewnia to, że każda statyczna energia elektryczna wytwarzana podczas procesu ładowania lub rozładunku jest równomiernie rozłożona i bezpiecznie rozpraszana.
Elektrody uziemiające
Elektroda uziemiająca to obiekt przewodzący, który jest zakopany w ziemi, aby zapewnić połączenie z Ziemią. W przypadku urządzeń wypełniających LNG ważne jest, aby użyć elektrod uziemiających odpowiednich dla warunków glebowych w miejscu instalacji.
Typowe rodzaje elektrod uziemiających obejmują pręty uziemiające, płytki uziemienia i siatki uziemienia. W pręty naziemnej są zwykle wykonane ze stali miedzi lub ocynkowanej i są wbite w ziemię na głębokość co najmniej 8 stóp. Płytki naziemne to płaskie metalowe płytki zakopane w ziemi, podczas gdy siatki uziemiające składają się z sieci połączonych przewodników.
Liczba i odstępy elektrod uziemiających zależą od takich czynników, jak wielkość urządzenia do napełniania LNG, rezystywność gleby i lokalne kody elektryczne. Ważne jest, aby skonsultować się z wykwalifikowanym inżynierem elektrycznym w celu ustalenia odpowiedniego systemu elektrod uziemiających do konkretnego zastosowania.
Monitorowanie uziemienia
Po uziemieniu urządzenia wypełniającego LNG ważne jest regularne monitorowanie systemu uziemienia, aby zapewnić, że działa poprawnie. Można to zrobić za pomocą testera oporności uziemienia, który mierzy oporność układu uziemienia.
Jeśli opór uziemienia przekracza zalecaną wartość, może to wskazywać na problem z systemem uziemienia, takim jak luźne połączenie lub uszkodzona elektroda uziemienia. W takim przypadku problem należy jak najszybciej zidentyfikować i poprawić, aby utrzymać bezpieczeństwo urządzenia do wypełnienia LNG.
Nasze urządzenia do napełniania LNG i uziemienie
W naszej firmie rozumiemy znaczenie właściwego uziemienia dla urządzeń do wypełniania LNG. Dlatego wszystkie naszeUrządzenie wypełniające LNGsą zaprojektowane i wyprodukowane w celu spełnienia najwyższych standardów bezpieczeństwa.
Nasze urządzenia wypełniające LNG są wyposażone w wbudowane systemy uziemienia, które zapewniają niezawodną przewodność elektryczną i wiązanie. Używamy wysokiej jakości kabli uziemiających, zacisków i złączy, aby zapewnić bezpieczne połączenie z systemem elektrody uziemiającym.

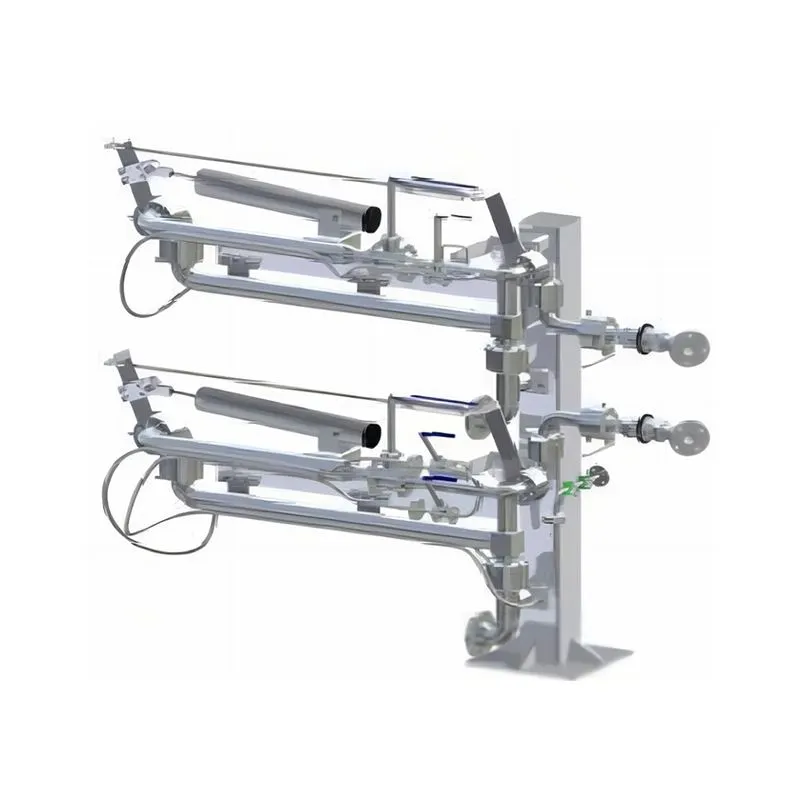

Ponadto naszSystem dozowania L-CNGILNG Ładowanie i rozładunek ramięsą również zaprojektowane z myślą o uziemieniu. Komponenty te są starannie zaprojektowane, aby zminimalizować ryzyko gromadzenia się elektryczności statycznej i zapewnić bezpieczny i wydajny sposób przeniesienia LNG.
Wniosek
Uziemienie jest kluczowym aspektem bezpiecznego prowadzenia urządzenia wypełniającego LNG. Postępując zgodnie z wymogami uziemienia przedstawionymi na tym blogu, możesz zmniejszyć ryzyko pożaru i eksplozji oraz zapewnić niezawodne działanie sprzętu do napełniania LNG.
Jeśli jesteś na rynku urządzenia wypełniającego LNG, chcielibyśmy usłyszeć od Ciebie. Nasz zespół ekspertów może pomóc Ci wybrać odpowiedni sprzęt do twoich potrzeb i upewnić się, że jest odpowiednio uziemiony i zainstalowany. Nie wahaj się skontaktować z nami, aby uzyskać więcej informacji lub omówić swoje konkretne wymagania. Jesteśmy tutaj, aby pomóc Ci w pełni wykorzystać operacje wypełniania LNG.
Odniesienia
- National Fire Protection Association (NFPA) 59A: Standard do produkcji, magazynowania i obsługi upłynnionego gazu ziemnego (LNG)
- Międzynarodowa Komisja Elektrotechniczna (IEC) 60079-0: Atmosfery wybuchowe - Część 0: Wymagania ogólne
- American Petroleum Institute (API) Zalecana praktyka 2003: Ochrona przed zapłonami wynikającymi z prądów statycznych, błyskawicy i zbłąkania
