Wodór staje się obiecującym nośnikiem energii w globalnym dążeniu do czystej i zrównoważonej przyszłości. Jako wiodący dostawca sprzętu do uwodornienia, jesteśmy liderem w dostarczaniu wysokiej jakości rozwiązań dla przemysłu wodorowego. Jednakże jednym z kluczowych aspektów bezpiecznej eksploatacji urządzeń do uwodornienia jest wykrywanie wycieków wodoru. Na tym blogu omówimy różne metody wykrywania wycieków wodoru w urządzeniach do uwodornienia.
Znaczenie wykrywania wycieków wodoru
Wodór jest wysoce łatwopalnym gazem o szerokim zakresie palności (4% - 75% objętościowo w powietrzu). Nawet niewielki wyciek może stwarzać poważne zagrożenie dla bezpieczeństwa, w tym ryzyko eksplozji i pożaru. Ponadto wyciek wodoru może prowadzić do strat ekonomicznych w wyniku marnowania cennych zasobów wodoru. Dlatego niezawodne i skuteczne wykrywanie wycieków wodoru jest niezbędne dla bezpiecznej i opłacalnej pracy urządzeń do uwodornienia.
Rodzaje urządzeń do uwodornienia

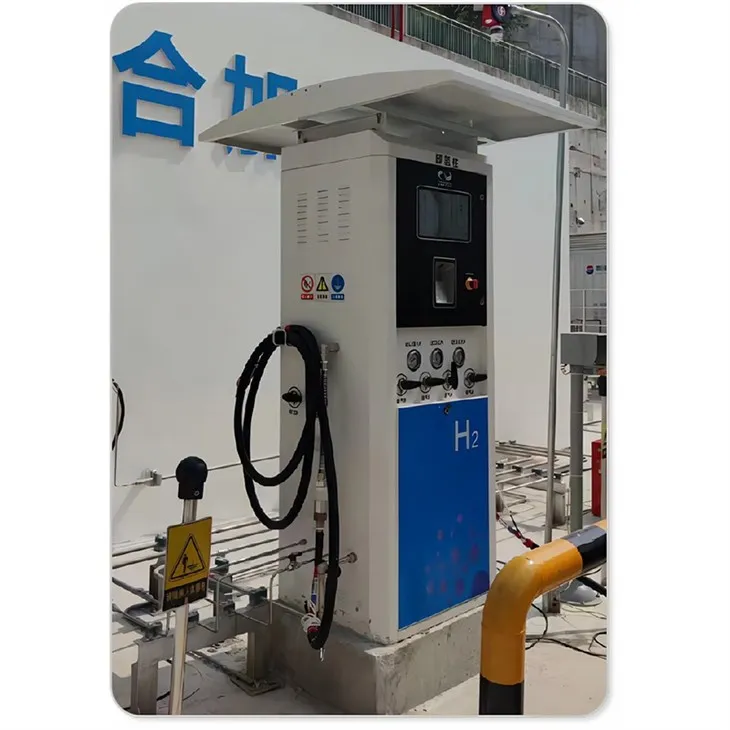

Zanim przejdziemy do metod wykrywania, przedstawmy pokrótce niektóre dostarczane przez nas urządzenia do uwodornienia. W naszej ofercie znajdują się takie produkty jakKolumna ładująca/rozładowująca H2 pod wysokim ciśnieniem,Dozownik wodoru z jednym wężem, IMaszyna do tankowania wodoru. Te elementy wyposażenia mają kluczowe znaczenie w łańcuchu dostaw wodoru, od przechowywania i transportu po tankowanie pojazdów.
Metody wykrywania wycieków wodoru
1. Katalityczne czujniki spalania
Katalityczne czujniki spalania są jedną z najczęściej stosowanych metod wykrywania wycieków wodoru. Czujniki te działają w oparciu o zasadę katalitycznego utleniania wodoru. Wodór, stykając się z elementem katalitycznym w czujniku, ulega spalaniu, co powoduje zmianę temperatury. Ta zmiana temperatury jest następnie przekształcana na sygnał elektryczny proporcjonalny do stężenia wodoru.
Zalety:
- Są stosunkowo niedrogie i mają szybki czas reakcji.
- Potrafią wykryć szeroki zakres stężeń wodoru.
Wady:
- Są wrażliwe na inne gazy palne, które mogą powodować fałszywe alarmy.
- Element katalityczny może zostać zatruty przez niektóre substancje, co z czasem zmniejsza wydajność czujnika.
2. Czujniki elektrochemiczne
Czujniki elektrochemiczne wykrywają wodór poprzez pomiar prądu generowanego w wyniku reakcji elektrochemicznej wodoru na elektrodzie. Kiedy wodór dyfunduje do czujnika, reaguje z elektrolitem na elektrodzie roboczej, wytwarzając prąd elektryczny proporcjonalny do stężenia wodoru.
Zalety:
- Wysoka czułość i selektywność na wodór.
- Niskie zużycie energii, dzięki czemu nadają się do długoterminowego monitorowania.
- Mogą zapewnić dokładne pomiary w szerokim zakresie stężeń wodoru.
Wady:
- Żywotność czujnika jest ograniczona, zwykle około 2-3 lat.
- Są wrażliwe na zmiany temperatury i wilgotności, co może wymagać kompensacji.
3. Czujniki półprzewodnikowe
Czujniki półprzewodnikowe działają na zasadzie, że przewodność elektryczna materiału półprzewodnikowego zmienia się pod wpływem wodoru. Wodór adsorbujący się na powierzchni półprzewodnika powoduje zmianę liczby nośników ładunku, co skutkuje zmianą przewodności.
Zalety:
- Mają niewielkie rozmiary i stosunkowo niski koszt.
- Charakteryzują się krótkim czasem reakcji i wykrywają niskie stężenia wodoru.
Wady:
- Są wrażliwe na czynniki środowiskowe, takie jak temperatura, wilgotność i przepływ powietrza.
- Mogą mieć powolny czas regeneracji po ekspozycji na wysokie stężenia wodoru.
4. Czujniki podczerwieni
Czujniki podczerwieni wykrywają wodór, mierząc absorpcję światła podczerwonego przy określonych długościach fal przez cząsteczki wodoru. Każdy gaz ma unikalne widmo absorpcji, a mierząc absorpcję światła podczerwonego przy charakterystycznej długości fali wodoru, można określić stężenie wodoru.
Zalety:
- Wysoka selektywność w stosunku do wodoru, ponieważ opierają się na unikalnym widmie absorpcji wodoru.
- Nie mają na nie wpływu inne gazy palne, co zmniejsza ryzyko fałszywych alarmów.
- Mają długą żywotność i wymagają minimalnej konserwacji.
Wady:
- Są stosunkowo drogie w porównaniu do innych typów czujników.
- Mogą mieć na nie wpływ kurz i wilgoć w powietrzu, które mogą rozpraszać lub pochłaniać światło podczerwone.
5. Wykrywanie nieszczelności akustycznej
Metody akustycznego wykrywania wycieków opierają się na fakcie, że wyciek gazu wytwarza dźwięk w wyniku przepływu gazu z dużą prędkością przez mały otwór. Do wykrywania tych dźwięków służą mikrofony lub czujniki akustyczne. Analizując częstotliwość i natężenie dźwięku, można oszacować lokalizację i wielkość wycieku.
Zalety:
- Mogą wykrywać wycieki w czasie rzeczywistym i można je wykorzystać do dokładnego zlokalizowania miejsca wycieku.
- Rodzaj gazu nie ma na nie wpływu, dzięki czemu nadają się do wykrywania nieszczelności w skomplikowanych instalacjach.
Wady:
- Są wrażliwe na hałas otoczenia, co może utrudniać wykrycie małych wycieków w hałaśliwym otoczeniu.
- Dokładność lokalizacji wycieku zależy od jakości czujników akustycznych i złożoności systemu.
6. Detekcja oparta na laserze
Laserowe metody wykrywania wykorzystują lasery do wykrywania wodoru. Na przykład spektroskopia absorpcyjna z przestrajalnym laserem diodowym (TDLAS) mierzy absorpcję światła laserowego przez cząsteczki wodoru przy określonej długości fali. Analizując zmianę natężenia światła lasera po przejściu przez próbkę gazu, można określić stężenie wodoru.
Zalety:
- Wysoka czułość i selektywność na wodór.
- Mogą zapewniać nieinwazyjne pomiary w czasie rzeczywistym na dużą odległość.
Wady:
- Są one bardzo drogie i wymagają zaawansowanego sprzętu oraz specjalistycznej wiedzy do działania.
- Mogą mieć na nie wpływ warunki atmosferyczne, takie jak mgła i deszcz.
Rozważania dotyczące wyboru metody wykrywania
Wybierając metodę wykrywania wycieków wodoru w urządzeniach do uwodornienia, należy wziąć pod uwagę kilka czynników:
- Wrażliwość: Aby zapewnić bezpieczeństwo, metoda powinna umożliwiać wykrycie małych wycieków.
- Selektywność: Powinien być w stanie odróżnić wodór od innych gazów, aby uniknąć fałszywych alarmów.
- Czas reakcji: Szybki czas reakcji ma kluczowe znaczenie dla szybkiego wykrywania wycieków i podejmowania odpowiednich działań.
- Warunki środowiskowe: Metoda powinna być odpowiednia do specyficznych warunków środowiskowych, w których znajduje się urządzenie, takich jak temperatura, wilgotność i obecność innych substancji.
- Koszt: Należy wziąć pod uwagę koszt systemu detekcji, obejmujący czujnik, instalację i konserwację.
Wniosek
Jako dostawca sprzętu do uwodornienia rozumiemy znaczenie niezawodnego wykrywania wycieków wodoru. Oferując kompleksową ofertę urządzeń do uwodornienia oraz dostarczając informacji na temat różnych metod wykrywania wycieków, dążymy do zapewnienia bezpiecznej i wydajnej pracy instalacji wodorowych naszych klientów. Niezależnie od tego, czy szukasz opłacalnego rozwiązania, czy wysoce precyzyjnej metody wykrywania, możemy pomóc Ci wybrać opcję najbardziej odpowiednią dla Twoich potrzeb.
Jeśli są Państwo zainteresowani naszym sprzętem do uwodornienia lub potrzebują Państwo więcej informacji na temat wykrywania wycieków wodoru, prosimy o kontakt w celu zamówienia i dalszych dyskusji. Zależy nam na dostarczaniu Państwu najlepszych produktów i usług w branży wodorowej.
