Jako dostawca stacji LNG byłem świadkiem transformacyjnego wpływu wymogów uziemienia na bezpieczeństwo i wydajność instalacji LNG. Uziemienie to nie tylko kwestia przemyślenia; jest to kluczowy element zapewniający sprawne działanie stacji LNG, jednocześnie chroniący przed potencjalnymi zagrożeniami. W tym poście na blogu zagłębię się w zasadnicze wymagania dotyczące uziemienia stacji LNG, opierając się na moim doświadczeniu w branży.
1. Zrozumienie celu uziemienia stacji LNG
Uziemienie na stacjach LNG służy wielu istotnym celom. Przede wszystkim zapewnia bezpieczną ścieżkę przepływu prądu elektrycznego do ziemi, zapobiegając gromadzeniu się elektryczności statycznej. W środowisku LNG elektryczność statyczna może stanowić znaczne ryzyko. Kiedy LNG jest przesyłany lub obsługiwany, tarcie pomiędzy cieczą a systemem rurociągów może powodować powstawanie ładunków statycznych. Ładunki te, jeśli nie zostaną odpowiednio rozproszone, mogą wytworzyć iskry, które stanowią główne zagrożenie pożarem i eksplozją, biorąc pod uwagę wysoce łatwopalny charakter LNG.
Co więcej, uziemienie pomaga chronić sprzęt i personel przed awariami elektrycznymi. Prądy zakłóceniowe, które mogą wystąpić w wyniku uszkodzenia izolacji lub zwarć, muszą być bezpiecznie odprowadzane do ziemi, aby zapobiec uszkodzeniu wrażliwego sprzętu i uniknąć obrażeń pracowników.
2. Wymagania regulacyjne
Wymagania dotyczące uziemienia stacji LNG są ściśle regulowane przez różne normy krajowe i międzynarodowe. Na przykład Krajowe Stowarzyszenie Ochrony Przeciwpożarowej (NFPA) w Stanach Zjednoczonych opracowało kompleksowe kodeksy, takie jak NFPA 59A, które zawierają wytyczne dotyczące produkcji, przechowywania i obchodzenia się z LNG. Normy te określają minimalne wymagania dotyczące systemów uziemiających, w tym wartości rezystancji, jakie musi spełniać system uziemiający, aby zapewnić odpowiednią przewodność elektryczną.
Na arenie międzynarodowej kluczową rolę odgrywają również normy Międzynarodowej Komisji Elektrotechnicznej (IEC). Na przykład norma IEC 61508 koncentruje się na bezpieczeństwie funkcjonalnym w systemach związanych z bezpieczeństwem elektrycznym, elektronicznym i programowalnych elektronicznych. Przestrzeganie tych przepisów to nie tylko obowiązek prawny, ale także zasadniczy krok w zapewnieniu bezpieczeństwa stacji LNG.
3. Projekt systemu uziemiającego
3.1 Przewodniki i złącza
Przewody stosowane w systemie uziemiającym powinny mieć wystarczający przekrój poprzeczny, aby przenosić prądy zwarciowe bez przegrzania. Miedź jest powszechnie stosowanym materiałem na przewody uziemiające ze względu na wysoką przewodność elektryczną i odporność na korozję. Złącza stosowane do łączenia przewodów muszą być odporne na korozję i zapewniać połączenie o niskiej rezystancji. Źle podłączone przewody mogą zwiększyć rezystancję układu uziemiającego, zmniejszając jego skuteczność.
3.2 Elektrody uziemiające
Elektrody uziemiające są niezbędnymi elementami systemu uziemiającego. Najpopularniejszymi rodzajami elektrod uziemiających stosowanych na stacjach LNG są pręty uziomowe, płyty uziemiające i elektrody w osłonie betonowej. Pręty uziemiające są zwykle wykonane ze stali pokrytej miedzią i wbijane w ziemię na odpowiednią głębokość. Liczba i rozstaw prętów uziemiających zależy od rezystywności gruntu i wymaganej rezystancji uziemienia. Płyty uziemiające, zwykle wykonane z miedzi lub stali ocynkowanej, są zakopywane poziomo w ziemi. Elektrody w osłonie betonowej są często stosowane w obszarach, gdzie warunki gruntowe nie sprzyjają stosowaniu innych typów elektrod.
3.3 Klejenie
Wszystkie metalowe elementy stacji LNG, takie jak zbiorniki magazynowe, rurociągi i sprzęt elektryczny, muszą być ze sobą połączone. Klejenie zapewnia, że wszystkie części metalowe mają ten sam potencjał elektryczny, zapobiegając powstawaniu różnic potencjałów, które mogłyby prowadzić do wyładowania łukowego. Obejmuje to połączenie zbiorników magazynujących LNG z systemem uziemiającym, a także połączenie różnych odcinków sieci rurociągów.
4. Konserwacja i testowanie
4.1 Regularne inspekcje
Regularne kontrole systemu uziemiającego są niezbędne dla zapewnienia jego integralności. Inspekcje wzrokowe mogą pomóc w wykryciu oznak korozji, uszkodzeń lub luźnych połączeń. Na przykład przewodniki mogą ulec uszkodzeniu w wyniku naprężeń mechanicznych lub czynników środowiskowych, takich jak ruch gleby. Wszelkie uszkodzone elementy należy natychmiast wymienić, aby zachować skuteczność systemu uziemiającego.
4.2 Badanie rezystancji uziemienia
Testowanie rezystancji uziemienia jest kluczową częścią konserwacji systemu uziemiającego. Rezystancję uziemienia należy mierzyć okresowo, aby upewnić się, że mieści się ona w dopuszczalnych granicach określonych przez odpowiednie normy. Jeżeli rezystancja uziemienia przekracza dopuszczalne wartości, może to wskazywać na problemy takie jak słaby kontakt elektrody z glebą lub korozja przewodów.
5. Uziemienie określonych elementów stacji LNG
5.1 Zbiorniki magazynowe LNG
Zbiorniki magazynujące LNG wymagają solidnego systemu uziemiającego. Zbiorniki są często izolowane, co może prowadzić do gromadzenia się ładunków statycznych na powierzchni. Właściwe uziemienie pomaga rozproszyć te ładunki. Dodatkowo system uziemiający zbiorników magazynowych powinien być zaprojektowany tak, aby wytrzymać potencjalne prądy zwarciowe w przypadku awarii elektrycznych.
5.2 Systemy rurociągów
Systemy rurociągów na stacjach LNG transportują LNG ze zbiorników magazynowych do różnych punktów wykorzystania. Uziemienie rurociągu ma kluczowe znaczenie, aby zapobiec wytwarzaniu się elektryczności statycznej podczas przepływu płynu. Rury należy sklejać ze sobą w regularnych odstępach i łączyć z instalacją uziemiającą, aby zapewnić skuteczne odprowadzanie ładunków elektrostatycznych do gruntu.
5.3 Strefy załadunku i rozładunku
Strefy załadunku i rozładunku to strefy wysokiego ryzyka na stacji LNG. Kiedy LNG jest przesyłany pomiędzy zbiornikami magazynowymi a pojazdami transportowymi, istnieje duży potencjał wytwarzania elektryczności statycznej. Należy zastosować sprzęt uziemiający, taki jak zaciski uziemiające, aby zapewnić prawidłowe uziemienie pojazdu transportowego i sprzętu do załadunku/rozładunku przed rozpoczęciem procesu przenoszenia.
6. Nasze rozwiązania jako dostawcy stacji LNG
Jako wiodący dostawca stacji LNG rozumiemy znaczenie spełnienia wszystkich wymagań dotyczących uziemienia. Oferujemy kompleksowe rozwiązania systemów uziemiających na stacjach LNG, obejmujące projektowanie, montaż i serwis elementów uziemiających.
Nasz system tankowania statków LNGSystem tankowania statków LNGzostał zaprojektowany z myślą o uziemieniu. Wszystkie elementy metalowe są starannie połączone i podłączone do niezawodnego systemu uziemiającego, aby zapewnić bezpieczne i wydajne operacje tankowania.
Stacja zgazowania na płozachStacja zgazowania montowana na płozachzapewniamy również przestrzeganie rygorystycznych norm dotyczących uziemienia. Nasi inżynierowie dbają o to, aby wszystkie elementy elektryczne i mechaniczne były prawidłowo uziemione, aby zapobiec zagrożeniom elektrycznym.

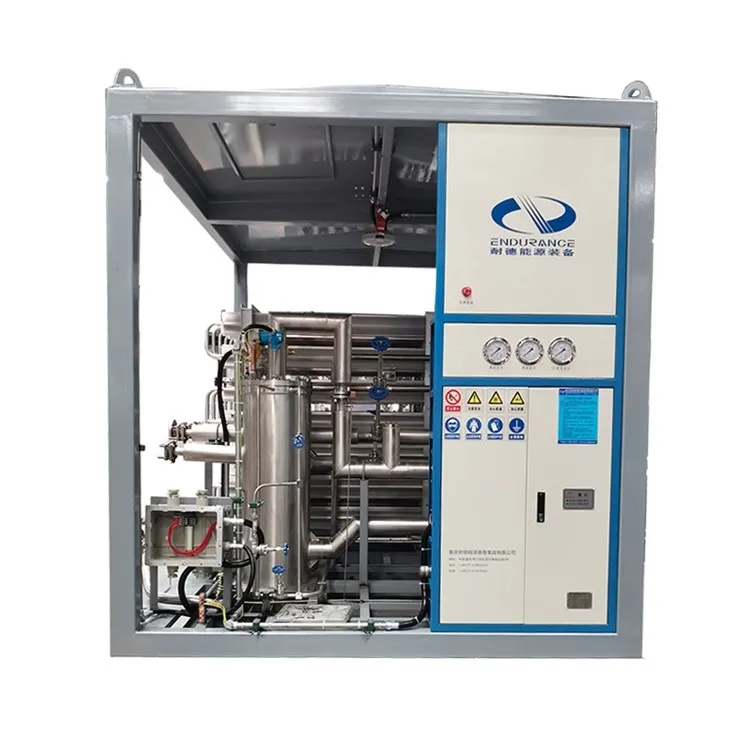

Dodatkowo nasza płoza pompy LNGPoślizg pompy LNGjest wyposażony w wysokiej jakości system uziemienia. Pompy, zawory i inne komponenty są zintegrowane w dobrze zaprojektowaną sieć uziemiającą, aby zagwarantować stabilną pracę.
7. Skontaktuj się z nami w sprawie potrzeb związanych z uziemieniem stacji LNG
Jeśli planujesz budowę stacji LNG lub potrzebujesz modernizacji systemu uziemienia w swoim istniejącym obiekcie, jesteśmy tu, aby Ci pomóc. Nasz zespół ekspertów posiada szerokie doświadczenie w branży i może zapewnić rozwiązania dostosowane do konkretnych wymagań.
Nie idź na kompromis w sprawie bezpieczeństwa i wydajności swojej stacji LNG. Skontaktuj się z nami już dziś, aby omówić swój projekt i rozpocząć proces zakupu i instalacji. Cieszymy się na współpracę z Państwem przy tworzeniu niezawodnej i bezpiecznej stacji LNG.
Referencje
- Krajowe Stowarzyszenie Ochrony Przeciwpożarowej (NFPA). NFPA 59A: Norma dotycząca produkcji, przechowywania i postępowania ze skroplonym gazem ziemnym (LNG).
- Międzynarodowa Komisja Elektrotechniczna (IEC). IEC 61508: Bezpieczeństwo funkcjonalne elektrycznych/elektronicznych/programowalnych elektronicznych systemów związanych z bezpieczeństwem.
